GB/ASTM/ASME/EN Su toplama kutusu, tank, boru, fıçı

                                                                              GB/ASTM/ASME/EN Su toplama kutusu, tank, boru, fıçı

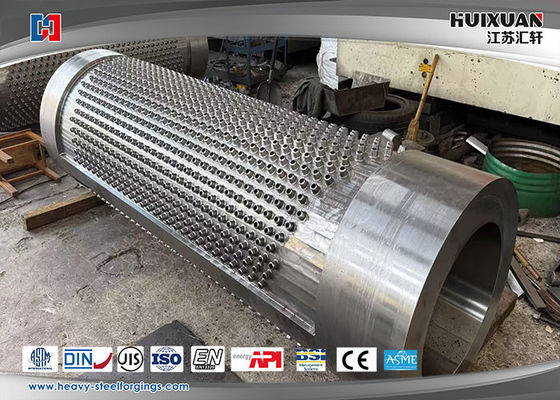

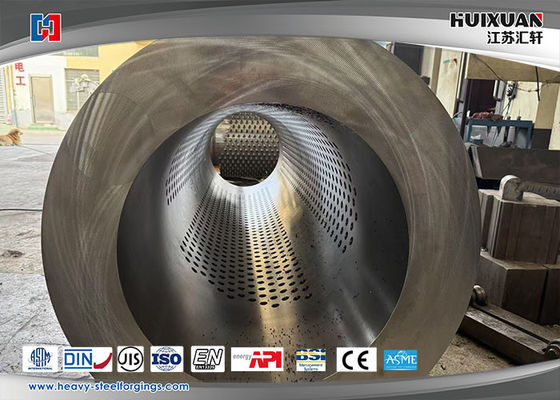

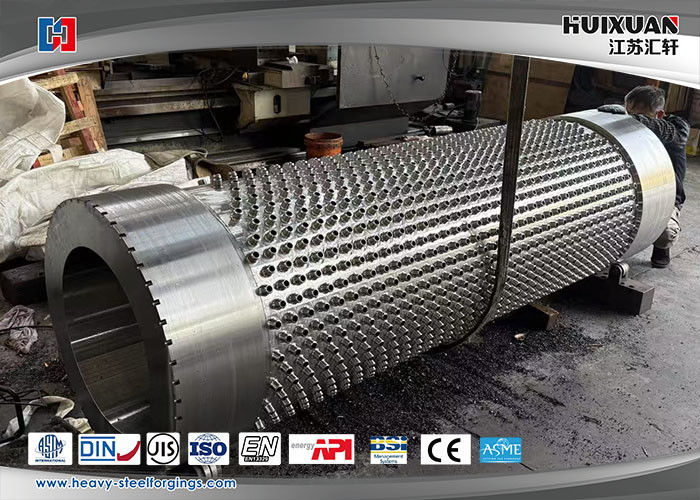

Ürün Adı: Toplama tankı
Malzeme: WB36
Uygulama senaryolarına örnek

a. Buhar sistemi
Amaç: Buhar kullanıldıktan sonra kondensasyon suyunu toplamak, buhar tuzağından boşaltmak ve geri dönüştürmek.
Tasarım odak noktası: Yüksek sıcaklığa direnç (200°C'den fazla), anti-oksijen korozyonu (hidrofobic bir soğutucu kuruluyla).

b.Sıkıştırılmış hava sistemi
Kullanım: Sıkıştırılmış havadan nem ve yağ lekelerini ayırmak ve aşağıda bulunan ekipmanları korumak için.
Tasarım odak noktası: Dahili gaz-sıvı ayırıcı, malzeme yağ dayanıklı olmalıdır (paslanmaz çelik veya kaplı karbon çelik gibi).

1WB36 çelik borusunun tanımı ve standardı
Buna karşılık gelen ulusal standart: GB/T 5310-2017 "Yüksek Basınçlı Kazanlar için Dikişsiz Çelik Tüpler" (eski sürüm GB5310'du), 20G derecesiyle.Bazı işletmeler WB36 olarak adlandırmaya alışkın (Alman standartları veya endüstri uygulamalarıyla ilgili olabilir).
Uluslararası standartlar: Benzer malzemeler ASTM A106 Gr.B, EN 10216-2 P24 vb.
Temel olarak yüksek sıcaklıklı ve yüksek basınçlı basınç taşıyan bileşenler için kullanılır.

2Kimyasal bileşim ve mekanik özellikler
Proje Gereksinimleri
C (karbon) kimyasal bileşimi: 0,17% ~ 0,23%, Si (silikon) 0,35% veya daha az, Mn (Mn): 0,35% ~ 0,65%
Cr (krom) ve Mo (molibden) gibi alaşım elemanlarının içeriği son derece düşüktür (saf düşük karbonlu çelik)
Çekim direnci ≥410 MPa
Verim gücü ≥245 MPa
Uzunluk ≥21% (soğuk bükme testinden sonra çatlak yok)
"WB36", yüksek basınçlı kazanlarda kullanılan dikişsiz çelik boru sınıfıdır.esas olarak enerji endüstrisinde kullanılır (örneğin, elektrik santralleri kazanlarında süper ısıtıcılar ve yeniden ısıtıcılar gibi yüksek sıcaklıklı ve yüksek basınçlı bileşenler).

3Uygulama Senaryoları ve Avantajları
Yüksek sıcaklık ve yüksek basınç ortamı
Çalışma sıcaklığı: 450°C - 550°C (Uzun süreli kullanım için sürünme performansı dikkate alınmalıdır).
Çalışma basıncı: ≤10 MPa (kazın tasarımına bağlı olarak).
Uygulanabilir ortamlar: Buhar, aşırı ısıtılan buhar.
(2) Maddi avantajlar
Düşük maliyet: Alaşımlı çelik borularla (15CrMo, 12Cr1MoV gibi) karşılaştırıldığında, WB36 daha ucuzdur.
İyi işleme performansı: Kaynatma ve soğuk bükme şeklinde kolay.
Oksidasyon direnci: Yüzey oksit filmi yüksek sıcaklıklı buharda istikrarlı kalır.

4- Tasarım ve üretim hususları
(1) Kaynaklama süreci
Kaynaklama yöntemi: Argon yay kaynak (TIG) veya elektrot yay kaynak (SMAW) kullanılmalıdır.
Kaynak malzemesi seçimi: Temel malzemeye (J507 gibi) uyan düşük alaşımlı elektrotları kullanmak önerilir.
Yok edici test: kaynak dikişlerinin RT (Radiografik test) veya UT (ultrasonik test) geçirmesi gerekir.
(2) Isı işleme
Normalleştirme + ısıtma: kaynak kalıntı gerginliğini ortadan kaldırır ve malzeme sertliğini artırır.
Çözüm işleme (gerekirse): soğuk işlenmiş deforme olmuş parçalar için.
(3) Korozyon ve aşınma
Orta derecede korozyon: Kükürt içeren buhar ortamlarında, sülfür stres korozyon çatlamasına (SSCC) dikkat edilmeli ve gerekirse yüzey işlemi yapılmalıdır.
Erozyon aşınması: Yüksek akış hızları olan alanlarda (dişet gibi), duvar kalınlığı artırılmalı veya aşınmaya dayanıklı kaplamalar uygulanmalıdır.

5Diğer malzemelerle karşılaştırma

Malzeme WB36 (20G), 15CrMo, 12Cr1MoV
Uygulanabilir sıcaklık: ≤ 550°C, ≤ 550°C, ≤ 580°C
Gücü orta yüksek ve daha yüksek.
Maliyeti düşük ya da orta yüksek
Mükemmel antioksidan özellikleri

9. Özet
WB36 (20G), geleneksel enerji santrali kazanlarının basınç taşıyan bileşenleri için uygun olan maliyetli bir yüksek basınçlı kazan borusu malzemesidir.kaynak işlemine özel dikkat edilmelidir.Yüksek sıcaklık ve yüksek basınçlı sistemlerde,Yapısal tasarımı optimize etmek ve güvenli ve güvenilir çalışmayı sağlamak için sonlu eleman analizi (FEA) kombinasyonu önerilir..
