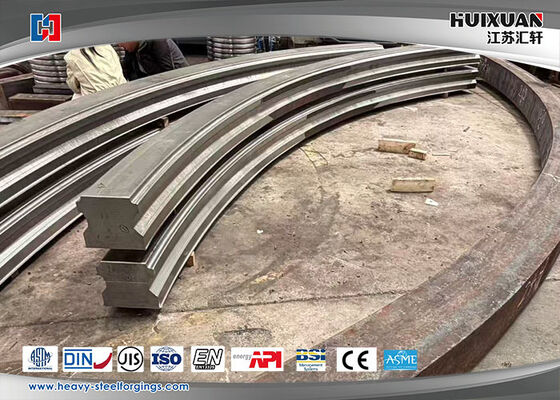

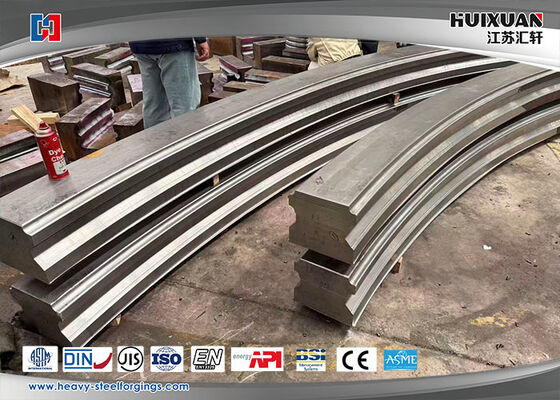

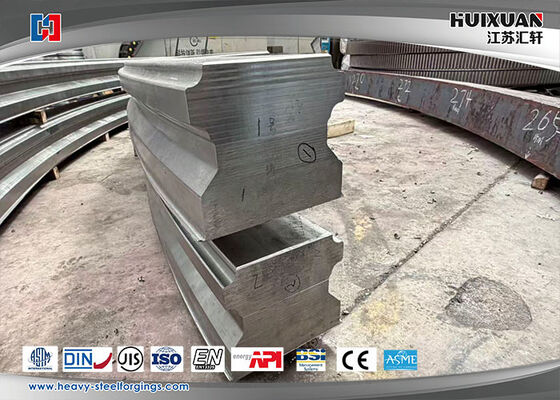

Ürün Adı: Endüstriyel hassasiyetli kıvrımlı dişli halkası / kıvrımlı dişli halkası
Temel Giriş
Çatıştırılmış dişli halkamız, karmaşık dişli dökme gibi bütünleşik dişli halkalarının sınırlarını çözmek için tasarlanmış özel büyük çaplı bir aktarım parçasıdır.Uzak mesafe taşımacılığı, yüksek kurulum zorluğu ve yüksek kalıp maliyeti. profesyonel segmentli ekleme teknolojisini benimseyerek, bölünmüş yapıların yüksek hassasiyetle montajını gerçekleştirir,Geleneksel entegre dişli halkalarının boyut kısıtlamalarının etkili bir şekilde üstesinden gelmek, ve büyük döner otomasyon ekipmanları, ağır makineler ve hassas transmisyon sistemleri için tercih edilen çekirdek bileşenidir.
Tüm ürünler sıkı malzeme seçimi ve hassas işleme süreci, tek tip diş profili, istikrarlı sıfır geri tepki iletim, düşük çalışma gürültüsü ve güçlü yük taşıma kapasitesi ile kabul edilir.Splicing arayüzü genel yuvarlaklık ve montaj doğruluğu sağlamak için hassas bir şekilde kalibre edilmiştir, uzun süreli çalışma sırasında tıkanma yok, kararlı konumlandırma ve mükemmel dayanıklılık.
Ana Ürün Avantajları
✅Kırılma Boyutu Sınırları: Ultra büyük çaplı özelleştirmeyi destekleyin, bütünleşik dövme ve döküm kısıtlaması yoktur, süper büyük dişli halkalarının bütünleşik olarak taşınamaması ve monte edilmemesi sorununu mükemmel bir şekilde çözün.
✅Yüksek hassasiyet ve sıfır geri tepki: Hassas diş işleme ve dikişsiz iplikleme kalibrasyonu, çalışma sırasında birden fazla diş yüzeyi teması, iletim boşluğunu ortadan kaldırmak, doğru konumlandırmayı ve operasyonun tekrarını sağlamak.
✅Sabit ve Dayanıklı: Yüksek dayanıklılıklı alaşımlı çelik malzemesi, genel ısı işlenmesi, yüksek sertlik, aşınma direnci ve darbe direnci, daha sonraki bakım maliyetlerini etkili bir şekilde azaltır ve hizmet ömrünü uzatır.
✅Ucuz ve Esnek: Bölünmüş üretim, bütünleşik büyük dişli halkalarına kıyasla üretim ve nakliye maliyetlerini azaltır; standart olmayan boyut özelleştirmesini destekler,Çeşitli ekipman ihtiyaçlarını karşılamak için modul ve sertlik.
✅Kolay Kurulum ve Bakım: Bölünmüş yapı, hafif tek parça, konumda uygun montaj, sökme ve değiştirme, inşaat ve bakım süresini büyük ölçüde tasarruf eder.
Uygulama Senaryoları
Yarı iletken otomasyon ekipmanlarında, havacılık hassas makinelerinde, tıbbi ilaç ekipmanlarında, yeni enerji lityum batarya üretim hatlarında, ağır mühendislik makinelerinde yaygın olarak kullanılmaktadır.Döner işleme ekipmanları, akıllı lojistik iletim ve diğer yüksek hassasiyetli ve ağır yüklü endüstriyel alanlar.
Fabrika Gücü ve Hizmet
Biz tam üretim ekipmanları ve olgun splicing süreci teknolojisi ile, hassaslık iletim parçaları odaklanan profesyonel bir üreticiyiz.Çizim tasarımı da dahil olmak üzere tek durak hizmetleri sunuyoruz., örnek özelleştirme, seri üretimi ve küresel satış sonrası destek. Tüm ürünler uluslararası endüstriyel standartlara uygun, üçüncü taraf testi destekler,ve küresel endüstriyel müşteriler için güvenilir OEM / ODM özelleştirilmiş çözümler sunmak.
Ürün referansı:
| Malzeme |
4340,20CrMnMo,34CrNiMo7-6,18CrNiMo7-6 |
| Kırma ekipmanları |
5000MM sayısal kontrol halkası yuvarlama makinesi |
| Uygulama |
Mühendislik makineleri iletim vitesi halkası, halka ve dış vites halkası koordinatları ana mühendisi aktarmak için
|
| Erime süreci |
EF+LF+VD |
| Üretim süreci |
Kırma + ısı işleme + kaba işleme + QT + hobbing + dişli öğütme + son işleme
|
| Kalıplama oranı |
≥3.5
|
| Uygulanabilir standart |
ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| Uygulama standardı |
JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| Sertifikasyon yetkilisi |
ISO, BV, SGS, IST, UL, CTI |
| Teslimat şartları |
Kaba işleme ((N+T);son işleme ((Q+T),nitridleme söndürme
|
|
Deneme ekipmanları
|
Spektrograf,UT cihazı,çekicilik ve kompaktlık test makinesi,metalloskop,dış mikrometre,çalışım diyalogu göstergesi,trilinear koordinat ölçüm makinesi,sertlik test makinesi
|
| Hizmet |
Hizmetimiz, kementleme, işlem, ısı işleme, son işleme, paketleme, yerel lojistik, müşteri temizliği ve deniz taşımacılığını içeriyordu.Müşterinin gereksinimlerini en önemli şey olarak gördük., ve ürün kalitesine dikkat et. |
Özel özellikler
| Malzeme elemanları |
C |
Evet. |
M |
P |
S |
Kr |
Ni |
Mo. |
Diğerleri |
| 20CrMnMo |
0.17-0.23 |
0.17-0.37 |
0.90-1.20 |
0.035 |
0.035 |
1.10-1.40 |
0.30 |
0.20-0.30 |
0.17-0.23 |
| 34CrNiMo6 |
0.30-0.38 |
≤0.040 |
0.50-0.80 |
≤0.035 |
≤0.035 |
1.30-1.70 |
1.30-1.70 |
0.15-0.30 |
|
| 18CrNiMo7-6 |
0.15-0.21 |
0.17-0.35 |
0.50-0.90 |
≤0.025 |
≤0.025 |
1.50-1.80 |
1.40-1.70 |
0.25-0.35 |
|
| 4340 |
0.38-0.43 |
0.15-0.35 |
0.60-0.80 |
≤0.035 |
≤0.040 |
0.70-0.90 |
1.65-2.00 |
0.20-0.30 |
- |
|
Mekanik özellikler
|
- Evet.
|
TS/Rm ((Mpa)
|
YS/Rp0.2 ((Mpa)
|
EL/A5 ((%)
|
RA/Z(%)
|
Çentik tipi
|
Çarpışma enerjisi
|
HBW
|
| 20CrMnMo |
Ø15 |
≥1180 |
≥885 |
≥ 10 |
≥45 |
V |
≥ 55 |
≤217HBS |
| 34CrNiMo6 |
Ø15 |
750-900 |
450-600 |
≥13 |
≥ 55 |
V |
-40°C≥20 |
≤269HBS |
| 18CrNiMo7-6 |
Ø15 |
≥980 |
≥785 |
≥9 |
≥ 40 |
V |
≥ 47 |
≤269HBS |
| 4340 |
Ø15 |
≥980 |
≥835 |
≥12 |
≥ 55 |
V |
≥ 78 |
≤179HBS |
Yöntem:
Kırma işlemi akış kalitesi kontrolü:
- Ham madde çelik ingot depoya ((kimyasal içeriği test)
- Kesme→ Isıtma ((Fırın sıcaklığı testi)
- Kalıplama sonrası ısı işleme ((Fırın sıcaklık testi) Fırını boşalt ((Blank inceleme)
- İşleme→ Denetim ((UT,MT,Visual diamention, sertlik)
- QT→ Denetim ((UT, mekanik özellikler, sertlik, taneler büyüklüğü)
- Bitirme işleme→ Denetim (ölçüm)
- Paketleme ve İşaretleme ((çelikli damga, işaret)→ Depolama Gönderi
Ticaret şartı
| Maksimum ağırlık |
30T |
| MOQ |
1 PC |
| Teslim süresi |
30-50 Gün |
| Paket |
Plywood kesi, ahşap palet, çelik çerçeve |
| Teslimat süresi |
FOB;CIF;CFR;DDU; |
| Ödeme süresi |
T/T,LC |
| Nakliye türü |
Okyanus, hava yoluyla.
|
Avantaj
- Yüksek hassasiyetli boyut toleransı;
- Mükemmel mekanik özellikler;
- Müşterinin gereksinimlerine göre farklı boyutlar üretmek;
- Gelişmiş üretim ekipmanları ve denetim cihazları;
- Mükemmel teknik kişilik;
- Üretim prosedürünü sıkı bir şekilde kontrol edin.
- Paketin korunmasına dikkat edin.
- Kaliteli tam hizmet.
1Yüksek hassasiyetli birleşik dişli halkası, sıfır geri tepki, büyük çaplı özelleştirilebilir, endüstriyel otomasyon için istikrarlı transmisyon.
2. Büyüklük sınırı yok, bütünleşik döküm sorunu yok. Dikişli dişli halkası büyük boyutlu dişli kurulum ve taşıma sorunlarını çözüyor.
3Dayanıklı Spliced Gear Ring, Sıkı Tolerans Kontrolü, Düşük Gürültü ve Yüksek Yük, Rotary Ekipmanları için İdeal.
4. Profesyonel Endüstriyel İkili Delek Halkası Üreticisi, OEM ve ODM Mümkün, Küresel Hızlı Teslimat.
5Ağır görevli iplikli dişli halkası, aşınmaya dayanıklı ve yüksek sertlik, mekanik aktarım için uzun hizmet ömrü.
6Yarım iletkenler, havacılık, tıbbi ve yeni enerji otomasyon ekipmanları için hassaslıklı birleştirilmiş halka takımları.
