ASTM Standart Paslanmaz Çelik Dövme, Büyük hidrolik koç kolu, Dövme Hidrolik Piston Mili, Rot kolu

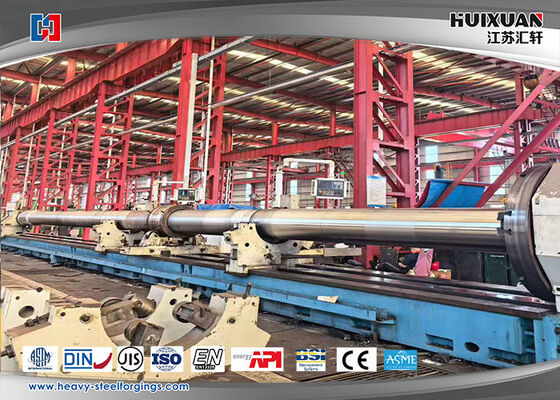

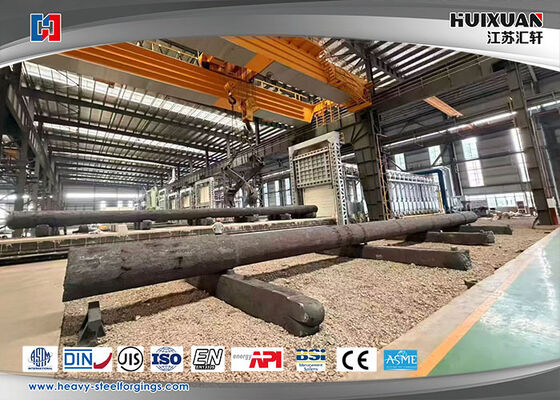

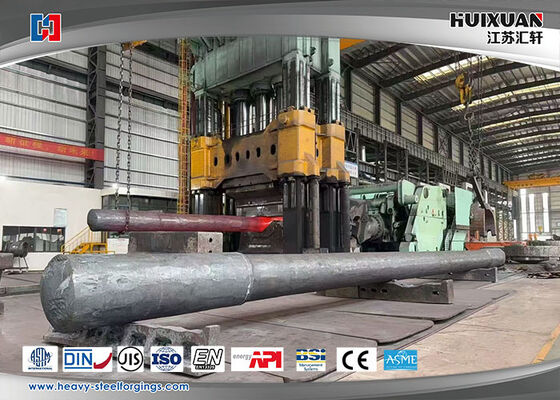

30Cr2Ni2Mo dövme malzemeden yapılmış, 97 ton ham ağırlığa sahip 100.000 tonluk pres kolonu. Hassas işleme sonrasında nihai ürünün dış çapı 800 mm, toplam uzunluğu ise 20.400 mm olur.
30Cr2Ni2Mo (Çin Standardı Alaşımlı Söndürülmüş ve Temperlenmiş Çelik)
Standart: GB/T 3077-2015, Birleşik Dijital Kod: A50300
Orta karbonlu Cr-Ni-Mo su verilmiş ve temperlenmiş çeliktir; mükemmel sertleşebilirlik, iyi tokluk ile birlikte yüksek mukavemet, güçlü darbe direnci ve yorulma direnci özelliklerine sahiptir ve ağır kesitli dövme işlemlerine uygundur.
Yurtdışı eşdeğer kaliteler: 30CrNiMo8 (1.6580), SNCM431 (JIS)
1. Kimyasal Bileşim (Kütle Oranı %)
C: 0,26~0,34
Si: 0,17~0,37
Mn: 0,50~0,80
Kr: 1.80~2.20
Ni: 1.80~2.20
Pazartesi: 0,30~0,50
P ≤0,030; S ≤0,030; Cu ≤0,30
Alaşım işlevi: Cr ve Ni, sertleşebilirliği ve tokluğu büyük ölçüde artırır; Mo öfke kırılganlığını bastırır ve öfke stabilitesini artırır.
2. Söndürme ve Temperleme Sonrası Standart Mekanik Özellikler (φ25 mm numune, 850°C yağda söndürme + temperleme)
Çekme mukavemeti (Rm): ≥980 MPa
Verim gücü (ReL): ≥835 MPa
Uzama (A): ≥10 %
Alanın azaltılması (Z): ≥50 %
Darbe enerjisi KV₂: ≥71 J
Tavlama sonrası sertlik / yüksek sıcaklıkta tavlama teslimatı: ≤269 HBW
Not: Kesit kalınlığı 80 mm'nin üzerinde olan dövme parçalar için çekirdekteki mekanik özellikler azalacaktır; Tasarımda güvenlik faktörü artırılacaktır.
Yağ söndürme için kritik çap: yakl. 120 mm. φ150~250 mm aralığındaki dövme parçalar, 42CrMo'dan çok daha iyi, nispeten tekdüze bir mikro yapı elde edebilir.
3. Önerilen Isıl İşlem Süreci
Dövme
Dövme sıcaklık aralığı: 1180~850°C; Bitiş dövme sıcaklığı ≥850°C; Çatlamayı önlemek için dövme işleminden sonra yavaş soğutma (kum soğutma / fırın soğutma).
Su Verme ve Temperleme (Geleneksel rota)
Söndürme: 850~870°C, yeterli tutma süresi, yağ soğutma (söndürülmüş sertlik HRC 46~52)
Temperleme: 540~620°C, yağ soğutma / su soğutma (kırılganlık aralığından kaçının; tokluğu optimize etmek için temperlemeden sonra hızlı soğutma)
540°C'de temperleme: Yüksek mukavemet, sertlik yakl. 320~350 HB
600°C'de temperleme: Dengeli güç ve tokluk, sertlik yakl. 280~310 HB
Yüzey güçlendirme
Nitrürleme / İyon nitrürleme uygulanabilir (dişliler, şaft muyluları için idealdir). Orta karbon içeriği nedeniyle karbürleme önerilmez. Lokalize yüksek frekanslı indüksiyonla sertleştirme mevcuttur.
| Diğer Malzeme | 4140,4130,18CrNiMo7-6,4340,4330,1,7225 |
| Dövme ekipmanları | 8000T açık kalıp hidropres |
| Başvuru |
Piston kolu esas olarak hidrolik pnömatik, mühendislik makineleri, otomobil üretimi piston rad, plastik makine kılavuz ayağı, paketleme makinesi, baskı makinesi silindir mili, tekstil makinesi, taşıma makinesinin ekseni, doğrusal hareket mili için kullanılır. |
| Eritme işlemi | EF+LF+VD |
| Üretim süreci |
Dövme+ısıl işlem+kaba işleme+finiş işleme |
| Dövme oranı |
≥4 |
| Geçerli standart | ASTM,ASME,DIN,JIS,ISO,BS,API,EN |
| Yönetici standardı | JB/GB/EN/DIN/JIS/ASME/ASTM/ISO |
| Sertifika yetkilisi | ISO9001:2008,TÜV,BV),LR,ABS,RINA,GL,KR,DNV,NK,PED. |
| Teslimat süresi |
Kaba işleme(N+T);finiş işleme(Q+T) |
Test ekipmanı |
Spektrograf, ut cihazı, çekme ve darbe test cihazı, metaloskop, dış mikrometre, delik kadranlı gösterge, sertlik test cihazı |
| Hizmet | Hizmetimiz dövme, proses, ısıl işlem, son işleme, paketleme, yerel lojistik, müşteri gümrükleme ve deniz taşımacılığını içeriyordu. Müşterinin gereksinimlerini ana şey olarak aldık ve ürün kalitesine dikkat ettik. |
Özel özellikler
| Malzeme elemanları | C | Si | Mn | P | S | CR | Ni | Ay |
Diğerleri |
| 4140 | 0,38-0,43 | 0.15-0.35 | 0,60-0,90 | ≤0,035 | ≤0,040 | 0.80-1.10 | -- | 0.15-0.25 | - |
| 4130 | 0.28-0.33 | 0.15-0.35 | 0.40-0.60 | ≤0,035 | ≤0,040 | 0.80-1.10 | -- | 0.15-0.25 | |
| 18CrNiMo7-6 | 0.15-0.21 | 0.17-0.35 | 0,50-0,90 | ≤0,025 | ≤0,025 | 1.50-1.80 | 1.40-1.70 | 0,25-0,35 | |
| 4340 | 0,38-0,43 | 0.15-0.35 | 0.60-0.80 | ≤0,035 | ≤0,040 | 0,70-0,90 | 1.65-2.00 | 0.20-0.30 | - |
Mekanik özellik |
Çap (mm) |
TS/Rm(Mpa) |
YS/Rp0,2(Mpa) |
EL/A5(%) |
RA/Z(%) |
Çentik türü |
Darbe enerjisi |
HBW |
| 4140 | Ø10 | 740~1000 | 450~850 | ≥12 | ≥25 | V | ≥40 | ≤250HBS |
| 4130 | Ø10 | ≥930 | ≥735 | ≥12 | ≥50 | V | ≥71 | ≤229HBS |
| 18CrNiMo7-6 | Ø15 | ≥980 | ≥785 | ≥9 | ≥40 | V | ≥47 | ≤269HBS |
| 4340 | Ø15 | ≥980 | ≥835 | ≥12 | ≥55 | V | ≥78 | ≤179HBS |
Süreç prosedürü;
Dövme proses akışı kalite kontrolü: Depoya hammadde çelik külçesi (kimyasal içeriği test edin) → Kesme → Isıtma (Fırın sıcaklık testi) → Dövme sonrası ısıl işlem (Fırın sıcaklık testi) Fırını boşaltın (boş muayene) → İşleme → Muayene (UT, MT, Görsel çap, sertlik) → QT → Muayene (UT, mekanik özellikler, sertlik, tane boyutu) → Son işleme → Muayene (boyut) → Paketleme ve İşaretleme (çelik damga, işaret) → Depolama Gönderisi
Ticaret maddesi
| Maksimum ağırlık | 80 ton |
| Adedi | 1 adet |
| Teslimat süresi | 20-50 gün |
| Paket | Kontrplak sandık, ahşap palet, çelik çerçeve |
| Teslimat süresi | FOB;CIF;CFR;DDU; |
| Ödeme süresi | Banka havalesi,LC |
| Nakliye türü |
okyanus yoluyla |
Anahtar Kelimeler
Hidrolik silindir şunları içerir: silindir namlusu, piston çubuğu (yağ silindiri çubuğu), piston, uç kapağı
Not:
- Yüksek hassasiyetli boyut toleransı;
- Mükemmel mekanik özellikler;
- Müşterinin gereksinimlerine göre farklı boyutlar üretin;
- Gelişmiş üretim ekipmanları ve muayene cihazları;
- Mükemmel teknik kişilik;
- Üretim prosedürünü sıkı bir şekilde kontrol edin;
- Paket korumasına dikkat edin;
- Kaliteli tam hizmet.
Mesajınız 20-3.000 karakter arasında olmalıdır!
